桁架作為一種重要的結構形式，廣泛應用于建筑、橋梁、航空航天、石油化工、水利水電工程、礦山設備等多個領域。其結構穩定性和安全性直接關系到整個工程的安全運行。因此，對桁架進行定期、全面的檢測顯得尤為重要。桁架檢測通過一系列科學的方法和手段，對桁架的材質、結構、性能等進行綜合評估，確保其符合設計要求和使用標準。

檢測樣品

桁架檢測范圍廣泛，包括但不限于：

建筑鋼結構：高層建筑、體育館、會展中心等大型建筑的主體結構。

工業工藝管道：化工廠、煉油廠等工業設施中的管道支撐結構。

航空航天器材：飛機起落架、火箭發射塔等關鍵設備。

鐵路高速公路橋梁：橋梁的承重結構和支撐系統。

海洋平臺及碼頭設備：海上鉆井平臺、港口碼頭設施等。

石油化工設備：煉油塔、儲罐等設備的支撐結構。

電力、通信鐵塔：高壓輸電塔、通信基站塔等。

大型設備支撐框架：重型機械設備、風電設備的支撐結構。

桁架檢測項目

桁架檢測項目根據具體需求和桁架類型可以包括以下項目：

外觀檢驗：包括表面腐蝕檢驗、連接點檢驗、構件齊平度檢驗等。

尺寸和幾何測量：測量桁架的幾何參數，如尺寸、角度和形狀，確保與設計要求一致。

荷載測試和結構動力學分析：通過施加荷載和動態分析，評估桁架在不同工況下的響應和變形情況。

構件拆卸檢驗：螺栓緊固檢驗、構件斷面檢驗、構件尺寸檢驗等。

材料性能測試：拉力測試、硬度測試、化學成分測試等。

結構性能檢測：內力分布檢測、靜載檢測、非破損檢測、應力檢測、抗壓檢測、結構穩定性檢測等。

專項檢測：撓度檢測、破損檢測、焊縫檢測、垂直度檢測、涂層厚度檢測、耐腐蝕試驗、耐疲勞試驗等。

桁架檢測標準

桁架檢測遵循一系列國家和行業標準，包括但不限于：

JG/T 8-2016 《鋼桁架構件》

JGJ 74.2-1991 《鋼桁架檢驗及驗收標準》

JGJ 74.1-1991 《鋼桁架質量標準》

JG/T 368-2012 《鋼筋桁架樓承板》

YB/T 4262-2011 《鋼筋混凝土用鋼筋桁架》

CB/T 4403-2014 《自升式平臺桁架式樁腿建造要求》

JG/T 476-2015 《建筑用組裝式桁架及支撐》

JGJ/T 27-2014 《鋼筋焊接接頭試驗方法標準》

GB 50205-2020《鋼結構工程施工質量驗收標準》

JGJ 8-2016《建筑變形測量規范》

GB/T 50621-2010《鋼結構現場檢測技術標準》

GB/T 26951-2011《焊縫無損檢測 磁粉檢測》

GB/T 26952-2011《焊縫無損檢測 焊縫磁粉檢測 驗收等級》

GB/T 228.1-2021《金屬材料 拉伸試驗 第 1 部分:室溫試驗方法》

GB/T 232-2010《金屬材料 彎曲試驗方法》

GB/T 11345-2013《焊縫無損檢測 超聲檢測 技術、檢測等級和評定》

GB 50661-2011《鋼結構焊接規范》

GB 50205-2020《鋼結構工程施工質量驗收標準》等標準

桁架第三方檢測機構

中鋼國檢，即中鋼集團鄭州金屬制品研究院股份有限公司質檢中心（國家金屬制品質量檢驗檢測中心），是質檢總局首批批準成立的第三方公正性技術檢驗機構。該機構擁有多項權威檢測資質，如CAL、CMA、CNAS等，以及豐富的檢測經驗和先進的檢測設備。中鋼國檢的檢測范圍廣泛，涵蓋了金屬制品、工程原材料及構配件、防腐涂裝工程、主體結構工程等多個領域，能夠?yàn)殍旒軝z測提供全面、專業的服務。

桁架檢測收費標準

桁架檢測的收費標準根據具體項目的復雜性、檢測方法的選擇和桁架結構的規模而有所不同。一般在數百到上萬元不等。若項了解適合您需求的桁架檢測費用，請聯系我們的客戶服務團隊，獲取詳細的報價和服務內容。另外，值得一提的是中鋼國檢作為國家級檢測單位，除了檢測實力和服務優勢大家有目共睹外，其收費標準較為公開透明合理，大家可放心選擇中鋼國檢進行檢測。

桁架第三方檢測報告-案例

桁架檢測報告是評估桁架安全性能的重要依據。中鋼國檢作為老牌第三方檢測機構，服務行業近40年，其擁有非常豐富的桁架檢測經驗，下面是某單位委托中鋼國檢做的桁架檢測，客戶委托了27條焊縫質量檢測，中鋼國檢采用了超聲波檢測的方法對其進行檢測，詳細內容如下：

工程部位：橋涵工程

樣品名稱：桁架焊縫

規格型號：14mm、20mm、36mm

牌號：Q355qD

樣品數量：27 條

檢測類別：委托檢測

檢測標準依據：GB/T 11345-2013《焊縫無損檢測 超聲檢測 技術、檢測等級和評定》

判定依據：Q/CR 9211-2015《鐵路鋼橋制造規范》 檢測項目 焊縫質量檢測(超聲波檢測)

檢測項目：焊縫質量檢測

主要儀器設備：超聲波探傷儀（檢 T109）

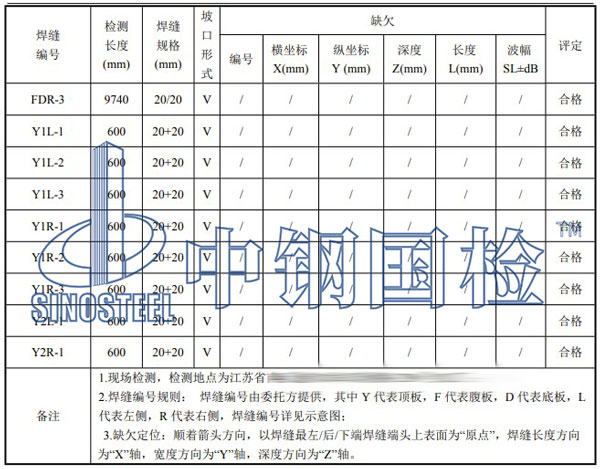

檢測項目結果：

檢測結論：委托樣品所檢項目符合 Q/CR 9211-2015 標準Ι級要求。

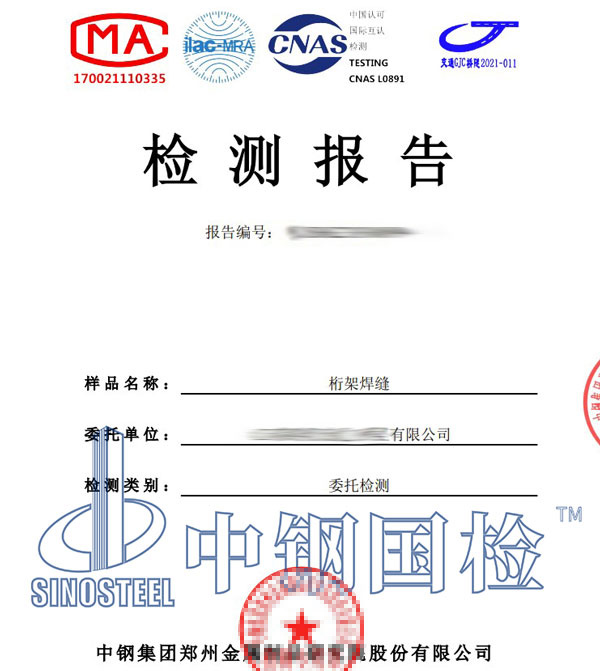

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的桁架第三方檢測報告，報告加蓋了相關資質印章，具備法律效力，在中鋼國檢官網和國家質量監督總局均線上可查，全國認可，用途廣泛。

總之，桁架檢測是保證桁架質量和安全的重要手段。中鋼國檢作為一家專業的第三方檢測機構，可以為客戶提供全方位的桁架檢測服務和權威的檢測報告。并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有桁架或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。
